GeoMIR*Desktop je usklađen sa tehničkim specifikacijama za izradu grafičkog dijela Digitalnog geodetskog elaborata.
Osim podrške za izradu grafičkog dijela, naredbama za izradu prijavnog lista i iskaza površina proširena je podrška na kljižni dio.
Nadogradnja je za korisnike softvera besplatna i može se preuzeti sa naše download stranice.
Svim zainteresiranima rado ćemo održati besplatnu i neobaveznu online prezentaciju, tijekom koje će na računalo slušatelja prezentacije biti instalirana probna verzija cjelokupnog okruženja. Podatke za uspostavljanje kontakta možete preuzeti ovdje.
Uvođenjem sustava za izradu Digitalnog geodetskog elaborata, počinje novo doba za sve izvođače geodetskih radova. S naše strane pozdravljamo svaku standardizaciju na razini države, no istovremeno nam je jasno kako će velikom broju kolegica i kolega prelazak biti složen.
Kao i tijekom posljednjih 19 godina, i dalje pratimo razvoj tehnologije i struke općenito, ponajviše dio vezan uz Geo informatiku. Samo iz tog razloga bilo nam je moguće, objediniti složen proces izrade Digitalnog geodetskog elaborata u skupinu logičnih naredbi, kojima se na relativno jednostavan način, i unutar samo jednog sučelja obavljaju potrebne radnje.
Osnova cijelog spomenutog sustava je učitavanje GML datoteka, koje se isporučuju zapakirane unutar ZIP datoteke. Iz spomenutih datoteka, preuzimaju se grafički elementi (linije čestica, brojevi čestica, točke, linije zgrada, brojevi zgrada itd.) te svi sadržani knjižni podaci. Podaci bez grafičkog prikaza, poput posjednika, pohranjuju se unutar crteža, nevidljivo za korisnika. Svi podaci, grafički i knjižni, sadržani su u DWG datoteci, bez korištenja vanjske baze podataka.
Prije učitavanja GML datoteke moguće je odrediti mjerilo crteža, kako bi blokovi bili ispravno skalirani a atributi prikazani. Na kraju ovog članka, nalazi se usporedba crteža iz dostavljene DXF datoteke te nakon učitavanja GML-a u GeoMIR*Desktop sučelje.
Predložak (drawing template) za učitavanje podataka, koji se oslanja na biblioteku simbola napravljenih od strane Državne geodetske uprave, a proširen je za sve potrebne slojeve i tipove linija, sastavni je dio instalacije softvera GeoMIR*Desktop.
Novi podaci mogu biti uneseni na više načina, bilo preuzimanjem kodiranih elemenata iz GeoMIR5 softvera, ili čak direktnim učitavanjem postojeće CSV datoteke prema tehničkim specifikacijama.
Skupina naredbi za olakšavanje crtanja sadrži razne alate za izradu elaborata – prebacivanje postojećih ili novih elemenata u ispravne slojeve (*-novo, *-promijenjeno itd.), unošenje blokova situacije, izrada odmjeranja i mnogo drugih naredbi.
Skupina naredbi za stvaranje točaka prema tehničkim specifikacijama, sa svim potrebnim atributima. Nakon što su stvorene, točkama mogu biti mijenjani atributi prema potrebi elaborata. Na kraju, iste se jednostavnim odabirom ispisuju u CSV i XLS datoteke.
Koristeći knjižne podatke iz GML datoteka, napravljena je skupina naredbi za ispis posjednika i načina korištenja čestica u MTEXT, jednim klikom na broj čestice.
Katastarski dio zaokružuje skupina naredbi koje služe za izradu prijavnog lista i iskaza površina prema trenutnim predlošcima Državne geodetske uprave. Njima se na jednostavan način unutar crteža odaberu čestice starog stanja, te korištenjem HATCH elemenata stvore poligoni novog stanja, kojima se dodijele opisni podaci. Izradu iskaza površina i prijavnog lista preuzima softver i automatski popunjava Excel datoteke.
Iako nepromijenjeno, potrebno je spomenuti jednostavno sučelje za preuzimanje slike sa DGU WMS servera (DOF 2011, DOF 2014/2016 i druge), jednostavnim odabirom prostora na crtežu u koji treba učitati sliku.
Ovdje navedene naredbe odnose se samo na izradu geodetskih elaborata. Softversko sučelje GeoMIR*Desktop je mnogo više od toga – spomenimo samo inženjerski dio koji obuhvaća izradu modela reljefa, slojnica, profila i izračun kubatura. Kao i uvijek do sada, napredni korisnici će cijeniti otvorenost softvera, kako bi ga podesili vlastitim potrebama.
Kao i do sada, pratimo daljnji razvoj Digitalnog geodetskog elaborata i usklađujemo softver prema aktualnim specifikacijama.
Sljedeći korak biti će prilagođavanje GeoMIR*Desktop softvera za ZWCAD i BricsCAD platforme.

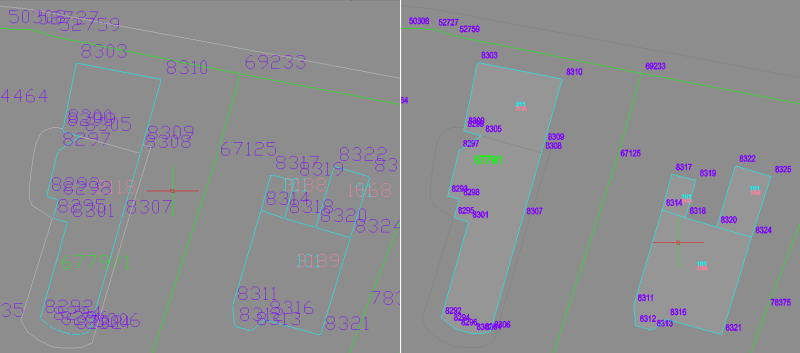

Usporedba crteža – lijevo je isječak crteža iz dostavljene DXF datoteke, desno je isti isječak nakon učitavanja GML-a u GeoMIR*Desktop sučelje i odabira mjerila 1:500.
